| 標準 | 國標 | 材質 | 銅合金 |
|---|---|---|---|
| 工作溫度 | 低溫 | 公稱通徑 | 50-250mm |
| 加工定制 | 否 | 類型 | 直通式 |
| 連接形式 | 法蘭 | 零部件及配件 | 配件 |
| 流動方向 | 單向 | 密封形式 | 軟密封式 |
| 驅動方式 | 氣動 | 適用介質 | 各種高腐蝕化學介質 |
| 形態 | 其他 | 壓力環境 | 低壓 |
GJ841X-10L氣動管夾閥
工作原理：
在控制介質未輸入時，膠套和閥體之間的空腔與大氣連通，膠套受流體壓力處于向外張緊狀態．因為管套內有一定角度排列的增強簾布層，使管套軸向和徑向壓力相互平衡，所以管套的長度與直徑不會因為流體壓力而變化．當控制介質進入管套與閥體之間的空腔時，管套在介質壓力下變形截流．如下圖所示：
技術參數：
閥體：鑄鋁/鑄鐵 | 口徑規格：DN50-300 |
控制介質：壓縮氣體 | 工作壓力：zui小閉合壓力0.15Mpa |
zui大控制壓力0.6Mpa | 正常工作壓差0.2-0.3 Mpa |
使用溫度：≤120℃ | 耐酸堿性：≤10%濃度 |
注意事項：
1、壓縮空氣的雜質和水份影響膠套的使用壽命，應在氣路中設置過濾器，以除去雜質和水份。
2、在配管時充分清除管道和接頭中的雜質、切屑粉末等。
3、維修保養膠套時，務必事先關閉供氣閥門，并將啟動回路中的壓縮空氣排盡后，方可進入維修作業。
4、避免氣閥膠套發生凍結，如在攝氏5°C以下使用時，應使用干燥器處理干燥空氣。

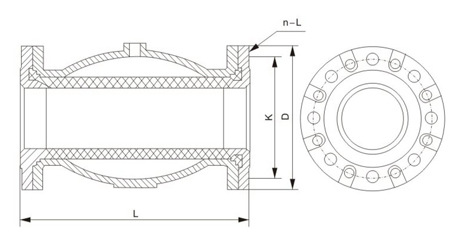

GJ841X氣動夾管閥(氣囊閥)產品結構及安裝尺寸表：
口徑 | L | H | D | K | n-L |
DN40 | 150 | 40 | 145 | 110 | 4-18 |
DN50 | 180 | 60 | 160 | 125 | 4-18 |
DN65 | 180 | 60 | 180 | 145 | 4-18 |
DN80 | 220 | 75 | 195 | 160 | 4-18 |
DN100 | 280 | 95 | 215 | 180 | 8-18 |
DN125 | 345 | 120 | 245 | 210 | 8-18 |
DN150 | 414 | 145 | 280 | 240 | 8-23 |
DN200 | 550 | 182 | 335 | 295 | 8-23 |
DN250 | 680 | 229 | 390 | 350 | 12-23 |
DN300 | 820 | 278 | 440 | 400 | 12-23 |
