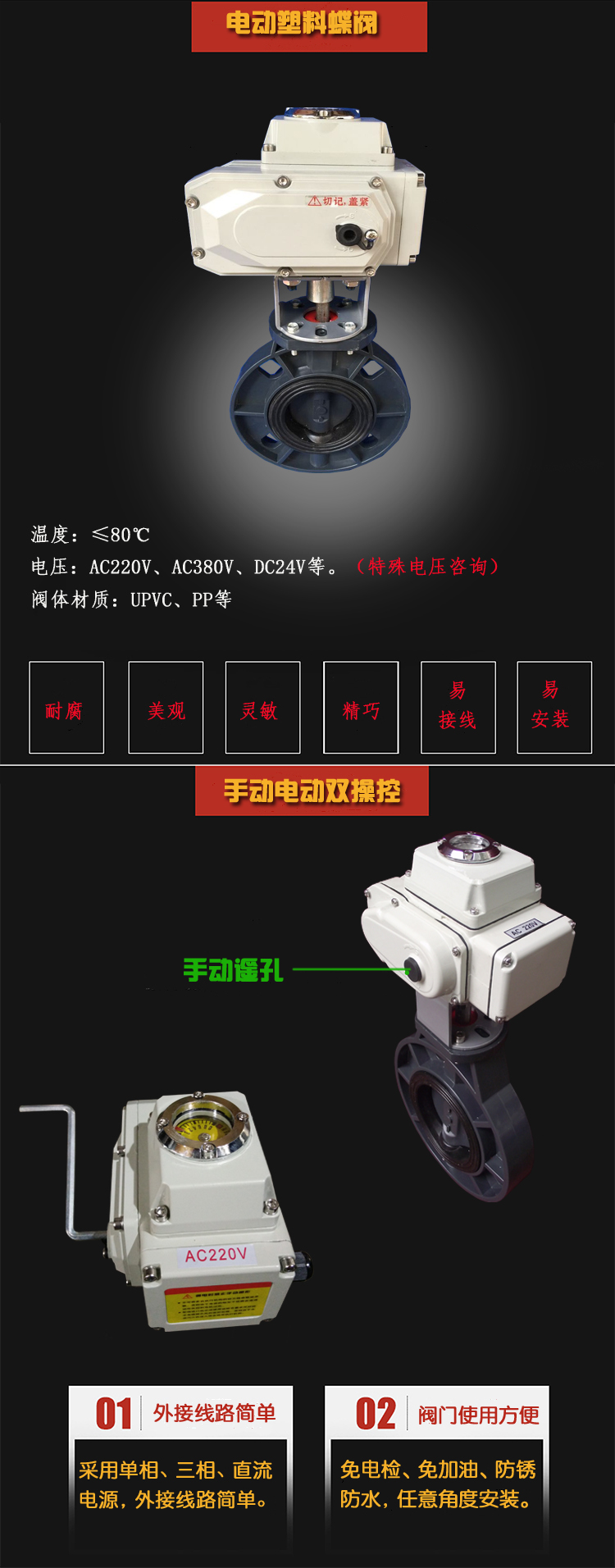

電動塑料UPVC蝶閥 電動調節開關蝶閥 電動水閥閥門
DN40 50 65 80
電動塑料UPVC蝶閥概述
塑料蝶閥結構緊湊，90°回轉開關輕松，密封可靠，使用壽命長，廣泛適用于各種不同類型工業管道中液體和氣體（包括蒸氣）的輸送，有嚴重腐蝕性介質的使用場合。
XP系列電動UPVC蝶閥執行器技術參數 | D971X電動UPVC蝶閥閥體參數 | ||
電源 | AC24、AC220、AC380V/DC24、DC12V | 公稱通徑 | DN50～300mm |
輸出力矩 | 50N·M～2000N·M | 公稱壓力 | PN1.0MPa |
任選功能 | 開關型、觸點型、開度信號、智能調節型 | 閥軸材質 | 碳素鋼、304/316/316L不銹鋼 |

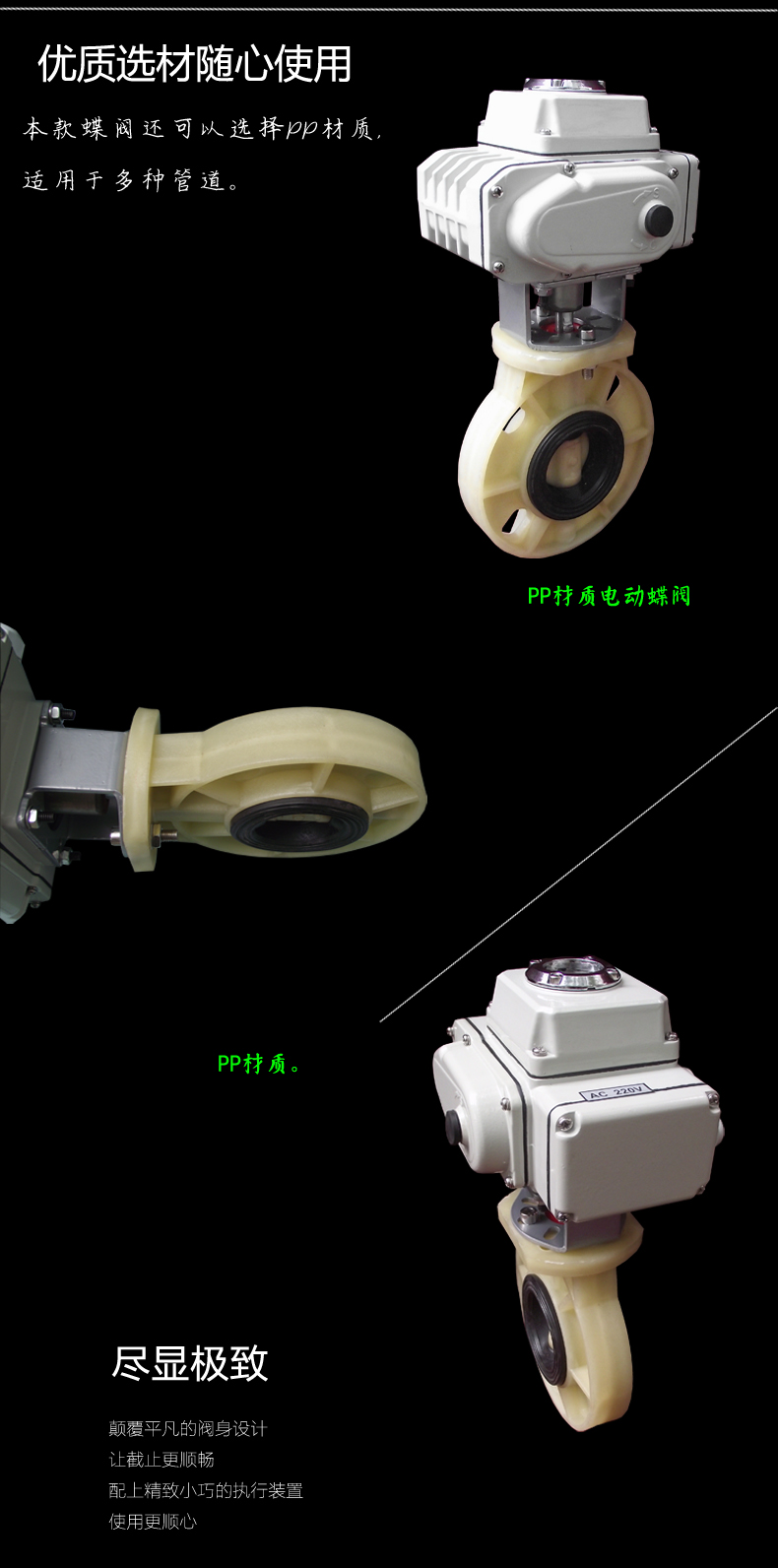

動作范圍 | 0～90°±5° | 閥體材質 | UPVC、CPVC、PP |
動作時間 | 5秒/15秒/30秒/60秒 | 閥板材質 | UPVC、CPVC、PP、PTFE |
環境溫度 | -30°～60° | 閥座密封 | EPDM、NBR、FPM |
手動操作 | 附帶手柄操作 | 結構形式 | A型 |
限 位 | 電氣、機械二重限位 | 溫度 | EPDM≤80℃ |
防護等級 | IP-65 | 適用介質 | 水、PVC兼容的食品工業化學溶劑 |
輸入信號 | 0-10，1-5V,4-20ma(智能調節型) | 特點 | 重量輕、耐腐蝕、衛生無毒、流阻小 |
外形尺寸比對表
公稱通徑DN | A | B | C | D | E | D1 |
50 | 155 | 268 | 80 | 104 | 43 | 125 |
65 | 155 | 278 | 86 | 104 | 47.5 | 145 |
80 | 155 | 280 | 97 | 104 | 47.5 | 160 |
100 | 208 | 310 | 112 | 115 | 57.2 | 180 |
125 | 208 | 340 | 125 | 115 | 66 | 210 |
150 | 208 | 353 | 140 | 115 | 74 | 240 |
200 | 256 | 407 | 184 | 127 | 87.5 | 295 |
250 | 256 | 435 | 220 | 127 | 110 | 350 |
300 | 256 | 492 | 256 | 127 | 129 | 400 |
訂貨說明
1、電源電壓：DC24V、DC12V、AC24V、AC110V、AC220V、AC380V
2、介質類型、溫度、壓力

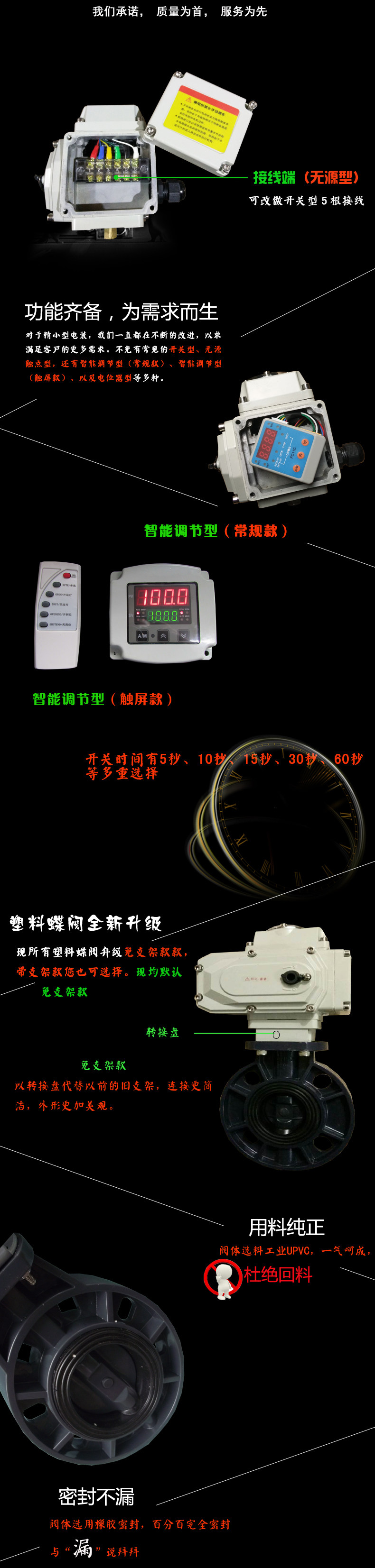

3、控制類型：開關型、無源觸點型、閥位信號反饋型、智能調節型
4、智能調節型：輸入信號4-20mA，1-5V，0-10V；輸出信號:4-20mA，1-5V，0-10V
