12路開入隔離采集模塊 RS485 MODBUS RTU通訊
一． 概述
威盛12路開關輸入量采集模塊，可采集12路干接點或濕節點信號（有源或無源輸入），輸入可以設置共陽或共陰，而且極性自動轉換，無須跳線切換。采集到的12路開關量信號數據，通過RS485接口輸出控制接口為隔離RS485，采用Modbus-RTU通訊，直接適配PLC、DCS以及國內各種組態軟件等。
信號采集、電源、RS485通訊電氣信號相互隔離，有效抑制各類串模和共模干擾，也保證模塊可靠地工作。
二． 特點
1. 采用Modbus-RTU協議。
2. 信號采集、繼電器輸出、電源、RS485通訊電氣信號相互隔離。
3. RS485通訊信號輸出接口采用過壓過流雙保護。
4. 輸入信號類型和通訊格式可通過軟件設置。
5. 電源極性保護。
6. 開入信號的計數器和頻率測量功能，
1) 常規工作模式：有上電計數值預置功能，計數值掉電不保存。
2) 掉電保存模式：模塊掉電后保存計數值，重新上電后加載掉電前的計數值。
3) 每個通道都對應一個計數器和一個頻率計，可對每個通道輸入信號同時進行計數和頻率測量。
4) 計數方式：正向循環、逆向循環、正向不循環和逆向不循環。
7. 開入信號設置
1) 當設置為有源輸入，一組開入信號可以同時為共陽輸入或者同時為共陰輸入，不需要再設置跳線了，內部有極性翻轉功能。
2) 當設置為干接點輸入時，只要短接信號端到信號公共端就行。
三、技術指標
項目 | 參數 |
信號輸入 | 1．輸入通道：12路干接點或濕節點開關量輸入 2．信號類型：共陰或共陽輸入極性自動識別（限每組極性相同） 3．信號電平：高電平(10V ~ 30V) 低電平(0V ~ 1V) 4.采樣速率：3000HZ 5.隔離電壓保護：1500V |
通訊輸出 | 1．通訊協議：MODBUS-RTU 2．接口類型：隔離RS485通訊，輸出接口采用過壓過流雙保護 3．波特率： 1200bps、2400bps、4800bps、9600bps、19200bps 38400bps、57600bps、115200bps. 4．校驗位： 無校驗、偶校驗、奇校驗 5．設置方式：模塊地址、波特率、校驗位通過軟件設置 6．通訊距離：@9600bps 1200米 7.電器隔離保護：1500V |
模塊尺寸 | A.單獨模塊尺寸：104mm*72mm*26mm B.帶端子和導軌盒尺寸：124mm*72mm*45mm |
安裝方式 | 標準DIN導軌安裝 |
工作環境 | 溫度：-10 ~ +55℃ 濕度：35~85%（不結露） |
工作電源 | 1．供電電壓：10V~30V寬范圍供電，帶電源極性保護 2．電源功耗：小于3W |

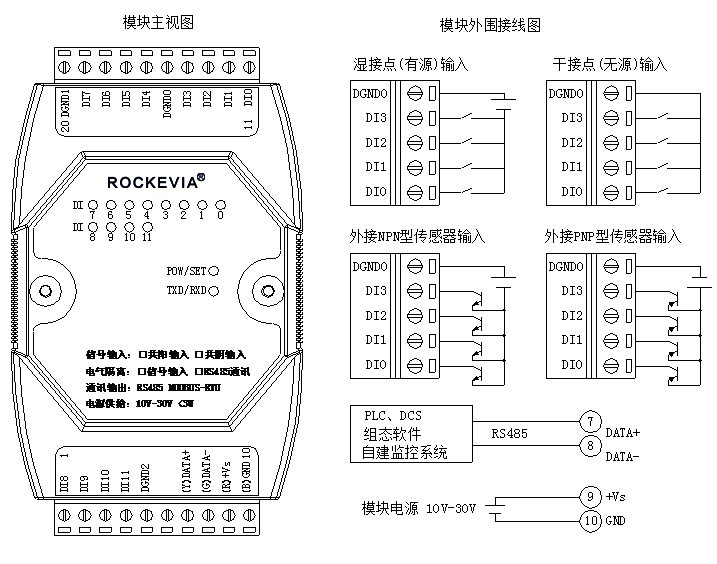

四．產品外觀及外圍接線圖
五． 模塊指示燈和開關功能說明
1. POW/SET;模塊工作狀態指示
A.綠燈亮：模塊工作在運行狀態。 B.紅燈亮：模塊有配置參數寫入，需重新上電。
2. TXD/RXD:通訊狀態指示
A.綠燈閃亮：通訊接收到數據 B. 紅燈閃亮：模塊正在發送數據
C.綠燈常亮：DATA+和DATA-上接的通訊RS485線接反了或者接線有斷線。
3. 模塊右側復位開關
1) 當通訊參數（模塊地址、波特率、校驗位）不知道或是通訊參數誤設，不能和模塊通訊建立，解決的辦法是把通訊參數復位；我們用曲別針按住復位開關不放開，5秒鐘后模塊[POW/SET]紅色指示燈亮，放開復位開關，此時通訊參數已經復位，只要把模塊的電源斷電后重新啟動一次，此時模塊的通訊參數已經復位。
2) 復位后的通訊參數：地址：1、波特率：9600bps、校驗位：無。
六． 端子定義
端子 | 名稱 | 說明 |
| 端子 | 名稱 | 說明 |
1 | DI0 | 開關量輸入通道8 | 11 | DI0 | 開關量輸入通道0 | |
2 | DI1 | 開關量輸入通道9 | 12 | DI1 | 開關量輸入通道1 | |
3 | DI2 | 開關量輸入通道10 | 13 | DI2 | 開關量輸入通道2 | |
4 | DI3 | 開關量輸入通道11 | 14 | DI3 | 開關量輸入通道3 | |
5 | DGND2 | 通道8、9、10、11公共端 | 15 | DGND0 | 通道0、1、2、3公共端 | |
6 | 空 |
| 16 | DI4 | 開關量輸入通道4 | |
7 | DATA+ | RS485通訊+ | 17 | DI5 | 開關量輸入通道5 | |
8 | DATA- | RS485通訊- | 18 | DI6 | 開關量輸入通道6 | |
9 | +Vs | 電源輸入+ | 19 | DI7 | 開關量輸入通道7 | |
10 | GND | 電源輸入- | 20 | DGND1 | 通道4、5、6、7公共端
|
七． 原理方框圖
八． 模塊支持的MODBUS功能碼
代碼 | 含義 | 操作 |
0x01H | 讀多個線圈寄存器 | 讀取一個或多個線圈寄存器的值 |
0x 02H | 讀多個開入量寄存器 | 讀取一個或多個開入量寄存器的值 |
0x03H | 讀多個保持寄存器 | 讀取一個或多個保持寄存器的值 |
0x05H | 寫一個線圈寄存器 | 寫一個線圈寄存器的值 |
0x 06H | 寫單個個保持寄存器 | 將一個數據寫入保持寄存器 |
0x0FH | 寫一個或多個線圈寄存器 | 寫一個或多個線圈寄存器的值 |
0x 10H | 寫多個保持寄存器 | 將一個或多個數據寫入保持寄存器
|
