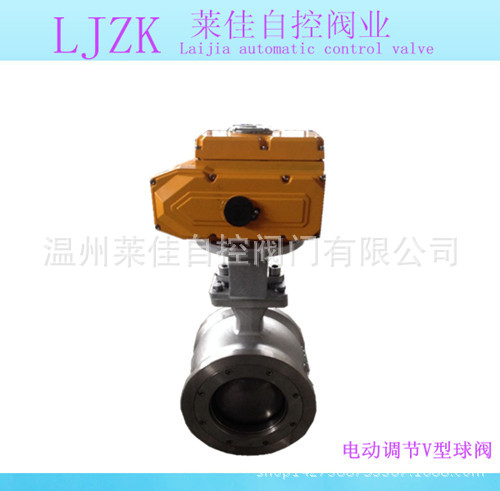

調節V型球閥
配用YZ系列電動執行機構，無需另配伺服放大器，輸入（4-20Ma.DC,0-10V.DC或1-5V）信號或單相電源即可運轉，實現對壓力，流量，溫度，液位等參數的調節。閥芯上開有V型切口，與硬密封閥座相對轉動產生剪刀切力，可將纖維切斷，防止卡死，具有流通能力，調節精度高，密封性能好，重量輕等特點。適用于除小口徑，角型，三角形連接外的大部分場合，是替代進出口產品的產品，特別適用于泥漿和含有纖維性介質，以及含有微小固體懸浮物介質的調節，廣泛用于造紙業，制糖，石油，化工，冶金等工業自動化系統控制中。
調節V型球閥
電動球閥種類有：浮動球球閥、固定球球閥、軌道球閥、V型球閥、三通球閥、不銹鋼球閥、鍛鋼球閥、卸灰球閥、抗硫球閥、三通球閥、氣動球閥、電動球閥、卡套球閥、焊接球閥、法蘭球閥，絲口球閥。
浮動球：球閥的球體是浮動的，在介質壓力作用下，球體能產生一定的位移并緊壓在出口端的密封面上，保證出口端密封。浮動球球閥的結構簡單，密封性好，但球體承受工作介質的載荷全部傳給了出口密封圈，因此要考慮密封圈材料能否經受得住球體介質的工作載荷，在受到較高壓力沖擊時，球體可能會發生偏移。這種結構，一般用于中低壓球閥。
固定球：球閥的球體是固定的，受壓后不產生移動。固定球球閥都帶有浮動閥座，受介質壓力后，閥座產生移動，使密封圈緊壓在球體上，以保證密封。通常在與球體的上、下軸上裝有軸承，操作扭距小，適用于高壓和大口徑的閥門。為了減少球閥的操作扭矩和增加密封的可靠程度，潤滑油，以形成一層油膜，即增強了密封性，又減少了操作扭矩，更適用高壓大口徑的球閥。
彈性球：球閥的球體是彈性的。 球體和閥座密封圈都采用金屬材料制造，密封比壓很大，依靠介質本身的壓力已達不到密封的要求，必須施加外力。這種閥門適用于高溫高壓介質。彈性球體是在球體內壁的下端開一條彈性槽，而獲得彈性。當關閉通道時，用閥桿的楔形頭使球體漲開與閥座壓緊達到密封。在轉動球體之前先松開楔形頭，球體隨之恢復原原形，使球體與閥座之間出現很小的間隙，可以減少密封面的摩擦和操作扭矩。
| 公稱通徑DN(mm) | DN15～DN250 | |||
| 公稱壓力 | PN1.6～6.4MPa | |||
| 試驗壓力 | 強度試驗 | PN2.4～9.6MPa | ||
| 密封試驗 | PN1.76～7.0MPa | |||
| 材料/代號 | C | P | R | |
| 主要零件 | 閥體 | WCB | 304 | 316 |
| 閥板 | WCB | 304 | 316 | |
| 閥桿 | 不銹鋼 | |||
| 密封圈 | 聚四氟乙烯、不銹鋼、硬質合金 | |||
| 填料 | 聚四氟乙烯、柔性石墨 | |||
| 適用工況 | 適用介質 | 水、蒸汽、油品 | 硝酸類 | 醋酸類 |
| 適用溫度 | -28℃～400℃ | -28℃～500℃ | ||
| 連接方式 | 對夾式、法蘭式、法蘭按JB79-59標準 | |||
1． 不帶任何接頭的整體式閥體，因此不受管道或螺栓應力影響，并且由于閥體無任何接頭，故耐壓殼體不會受壓力“突變”的影響。
2． 防漏耐壓的閥座在其外徑處襯有帶不銹鋼內芯PTFE杯型或是O型密封圈，閥座用截面較大的鎢鈷硬質合金制成，通過一個合金的波紋彈簧進一步加強了閥座的結構。
具有一個V型閥體，即使在小流量或高粘度介質的情況下，也可以再整個量程范圍內，保證控制的精確度；當閥門關閉時，V型缺口與閥座之間產生楔形剪切作用，并既具有自潔功能又可防止球芯卡死，特別適用于管線結垢凍結、含纖維質的流體、料漿類流體、高粘度流體、含聚合物、顆粒物、結晶體等流體控制場合。
|
|
