用途
GSHZ型回轉式格柵除污機為鏈傳動耙齒回轉式機械格柵除污機，適用于污水和雨水泵站及污水處理廠, 攔截和去除污水中較大雜質、漂浮物和懸浮物，減輕后續工序負荷。
．構造及工作過程

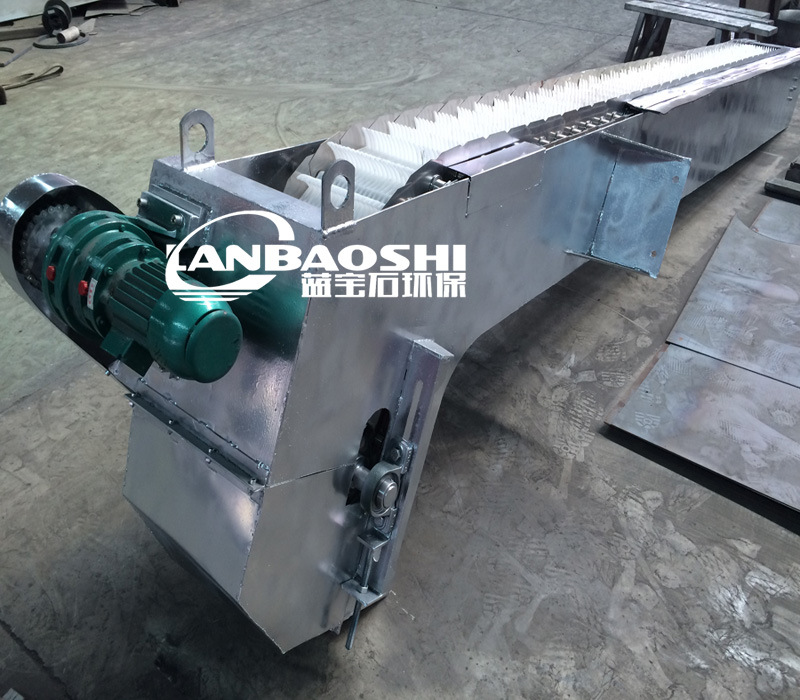

回轉式格柵除污機是由若干耙齒裝配在回轉鏈上，隨著鏈條做回轉運動，將柵前攔截的污物帶出水面，并隨著鏈條的回轉運動將污物自卸到格柵后的輸送機中，液體則通過耙齒間形成的柵隙流過去， 整個工作狀態連續進行。
一、產品簡介
1、前言 回轉式機械格柵是一種可以連續自動攔截并清除流體中各種形狀雜物的水處理設備，可廣泛地應用于城市污水處理、自來水行業、電廠進水口，同時也可以作為紡織、食品加工、造紙、皮革等行業廢水處理工藝中的前級篩分設備，是目前我國*的固液篩分設備之一，*。 回轉式機械格柵通常根據用戶提供的設計參數設計制造。如對本設備進行 改造，必須得到我公司的同意，以免損壞設備。對非質量原因造成設備故障，本公司不承擔責任，但我公司可提供有償服務。
2、工作原理 回轉式機械格柵是由一種*的耙齒裝配成一組回轉格柵鏈。在電機減速器的驅動下，耙齒鏈進行逆水流方向回轉運動，將漂浮在水面上的浮渣打撈，耙齒鏈運轉到設備的上部時，由于槽輪和彎軌的導向，使每組耙齒之間產生相對自清運動，絕大部分固體物質靠重力落下。另一部分則依靠清掃器的反向運動把粘在耙齒上的雜物清掃干凈。按水流方向耙齒鏈類同于格柵，在耙齒鏈軸上裝配的耙齒間隙可以根據使用條件進行選擇。當耙齒把流體中的固態懸浮物分離后可以保證水流暢通流過。整個工作過程是連續的，也可以是間歇的。
3、特點與使用條件 該設備的zui大優點是自動化程度高、分離效率高、動力消耗小、無噪音、耐腐蝕性能好，在無人看管的情況下可保證連續穩定工作，及其本身設置了機械過載安全保護裝置，在設備發生故障時，剪切銷剪斷，可以避免設備超負荷工作，損壞設備部件。本設備可以根據用戶需要任意調節設備運行間隔，實現周期性運轉；可以根據格柵前后液位差自動控制設備的啟停；并且有手動控制功能，以方便檢修。用戶可根據不同的工作需要任意選用。由于該設備結構設計合理，在設備工作時，自身具有很強的自凈能力，不會發生堵塞現象， 所以日常維修工作量很少。
二、安裝與調試 本設備運行原理簡單，安裝前認真閱讀本說明書即可完成安裝。
安裝前準備 回轉式機械格柵安裝使用說明書 ①首先熟悉設備安裝圖中的結構、作用和特點，并了解設備的有關技術要求。 ②設備裝卸應有專人負責，卸車后應按照發貨清單和設備安裝圖檢查設備零部件是否 完整，有無損壞。必要時進行檢修、清洗和涂油，然后放整齊并用油布或塑料布蓋好。 ③按設計基礎圖及安裝圖核對基礎標高渠寬及基礎預埋件位置尺寸，其誤差應在允許范圍內。
三、日常維護及保養 ①在運轉過程中，如有纖維雜質等阻塞耙齒鏈時，應及時清理，以免影響設備的正常運轉。 ②應根據垃圾量的多少，定期清理掛在卸料板上的垃圾。 ③在運轉中出現電機正常運轉而耙齒鏈不運轉，則說明過載導致安全銷切斷，須切斷電源更換過載安全銷。 ④有關減速箱的維護、檢修、按《減速機使用說明書》進行。 ⑤每月給軸承、鏈條加注黃油。
四、型號規格
型號：
例如：GSHZ-300-10
GSHZ---回轉式格柵除污機
300---機寬300mm
10---耙齒間隙10mm
規格：
例如：GSHZ-1×1.8-10-70
1---機寬1.0m
1.8---渠深1.8m
10---耙齒間隙10mm
70---安裝機身傾斜角度70°
五、技術參數及選型 本設備為根據用戶需要的過水量及土建渠寬、渠深、需要耙齒間隙等需求定制。 設備規格按機寬尺寸分GSHZ300-3600 型。機寬超過1500mm，則做成并聯機，中間部分共用墻板。耙齒柵隙分為 1mm、3mm、5mm、10mm、15mm、20mm、30mm、 40mm、50mm 等需要規格，選型由過水量、提升高度、固液分離總量和所分離物質的形狀、顆 粒大小來選擇，同時選配不同的材質。設備溝深由用戶定制，可根據用戶需要及使用實際情況定定制深度。一般不小于 0.8m， 不大于 15m。
六、控制系統 控制系統為用戶選用或自備，一般報價不含控制箱，在現場接入三相電源即可使用。現場電控箱上采用就地起停控制按鈕，現場電控箱上設有設備的啟動、停機按鈕及啟動、停機、事故信號燈，為節省能耗，所有信號燈都采用節能型，在電控箱內設有電動機保護器。控制柜可考慮到全廠PLC 系統與電控箱的連接，由電控箱的反映設備運 行信號送至控制室，同時由 PLC 接到電控箱的控制信號控制格柵的開停機，本電控箱 采用碳鋼防腐或不銹鋼外殼，室外防雨。
一、主要技術參數
安裝角度 | α=75° | |
| 過柵水位差 | ΔHmax=200 mm | |
| 800mm | |
電機功率 | N=0.75kw | |
防護等級 |
| |
工作制 | 24小時連續運行或間歇運行 | |
機架 | 不銹鋼304 | |
機罩 | 不銹鋼304 | |
柵條 | 不銹鋼304 | |
清污齒耙 | 不銹鋼304 | |
牽引鏈 | 不銹鋼304 | |
傳動軸 | 不銹鋼304 | |
所有緊固件、連接件 | 不銹鋼304 | |
| 現場控制箱箱體 | 不銹鋼304 |
二、主要結構與工作原理 回轉式格柵除污機由架體、牽引鏈、傳動系統、齒耙組合A、齒耙組合B、水下導輪組合、水下副柵、柵條等部件組成。

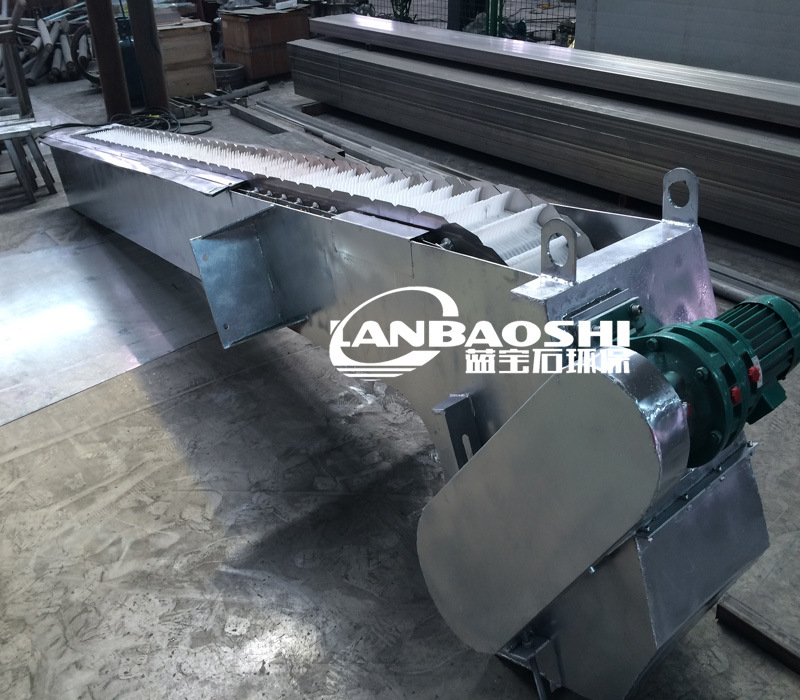

1、主要結構
(1) 格柵本體為整體式結構，在平臺上組裝、調試，空機試運行8小時方可出廠，確保組裝質量，也可簡化現場安裝工作量。
(2) 本機在主柵條前加上一道活動的副柵，活動副柵的間距與主柵條*，活動副柵的柵渣由長耙齒撈取，有效防止污水中的柵渣從柵條底部串過和底部的污物的積滯。
(3) 鏈條采用特制的寬鏈板不銹鋼鏈條，鏈條的安全系數不小于6，并設有鏈輪張緊調節裝置。在鏈槽中運轉時，不需增加其他阻渣裝置，即可有效防止柵渣纏入鏈槽，避免卡阻現象。

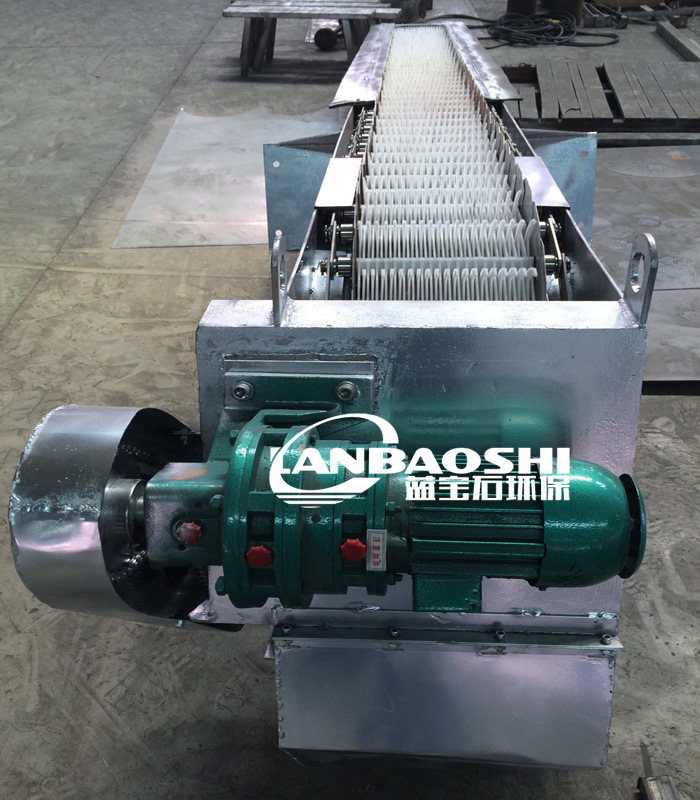

(4) 傳動機構安裝于機架頂部，采用臥式擺線針輪減速機，設過扭矩保護裝置（剪切銷），有效防止因超負荷對電機減速機造成損傷。并配置防護罩，拆裝方便。

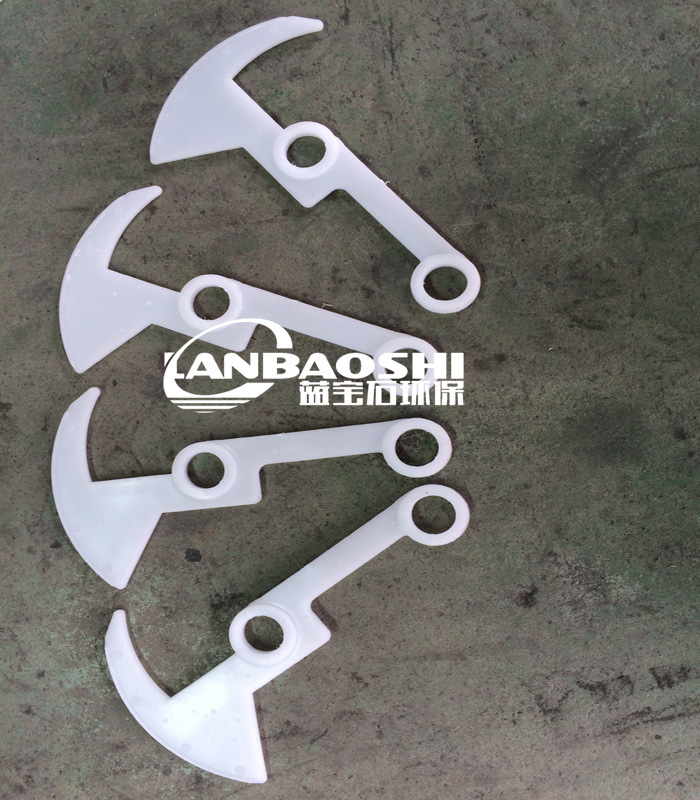

(5) 除污耙齒采用兩種形式，一種為長耙，另一種為短耙。長耙撈渣量大，短耙撈耙干凈*。
(6)本機設電器過載保護裝置，當機械發生故障或超負荷時會自動停機并發出報警，該系統動作靈敏可靠。
2、工作原理 齒耙固定于鏈條上，鏈條沿導軌運行，齒耙從柵條的后部下行，從底部運行至柵條前部，從下向上地將被柵條攔住的漂浮物順著擋板撈至卸渣口處，卸入柵渣車中。 控制系統實行全自動控制，可根據時間自動起、停，發生過扭矩會及時報警并立即自動停機。在無人看管下照樣進行工作。
三、
四、電器控制系統 格柵的開停由時間繼電器或液位差控制開停，現場設有手動控制開關，控制箱配套有以下功能： 電機保護空氣開關、接觸器、熱繼電器、起停控制按鈕、起停指示燈、轉換開關、緊急停車按鈕、故障報警指示燈，并預留有PLC控制接口。
（1） 控制箱防護等級IP55，戶外型，用于設備的配電和運行控制。
（2） 控制箱設有短路、過電流、欠電壓、過載保護裝置。
（3） 控制箱遠程控制必須滿足電氣接口的要求。
（4） 螺旋輸送壓榨機與格柵除污機聯動。
（5） 所有電氣元件采用施耐德產品。
五、設備的可靠性及耐久性
1、設備*運行時間在10000小時以上。
2、整機使用壽命在25年以上。
3、設備每年維護保養一次，減速機、軸承使用年限不少于10年，電器裝置不少于3年，防護層使用壽命在3年以上。
六、設備的防腐
1、不銹鋼部件加工完后對其進行表面酸洗處理。
2、碳鋼防腐采用涂富鋅底漆，云母氧化鐵中間漆、環氧面漆、漆膜總厚度水上部分不低于200μm，水下部分不低于250μm。
3、包裝前對機加工表面按GB/T4879標準要求做防銹處理。
4、運輸安裝過程中涂層破損，必須嚴格按涂裝工藝進行修復，其質量水平不低于原涂層的質量水平。
