氣動陶瓷閘閥

參  考  價:面議
具體成交價以合同協議為準

產品型號

品牌盾奇閥門

廠商性質生產商

所在地上海

更新時間:2018-06-06 08:43:41瀏覽次數:455次

聯系我時,請告知來自 環保在線
氣動陶瓷閘閥用于電廠干灰系統倉泵進料閥,可用于高硬度的顆粒介質,也可用于礦山、造紙、化工等各類有磨損的干粉塵、水蒸氣的官道上作啟閉之用。公稱壓力1.0MPa,適應溫度≤150℃。

氣動陶瓷閘閥 概述:

    Z643TC氣動單閘板陶瓷閘閥/ Z644TC氣動雙閘板陶瓷閘閥用于電廠干灰系統倉泵進料閥,可用于高硬度的顆粒介質,也可用于礦山、造紙、化工等各類有磨損的干粉塵、水蒸氣的官道上作啟閉之用。公稱壓力1.0MPa,適應溫度≤150℃。

      密封面采用硬密封與介質接觸的部分均為結構陶瓷材料,其化學穩定性及硬度*,使用壽命是普通材料閥門的510倍。因此具有*的耐磨損、耐腐蝕、耐沖蝕性能,且隔熱性好、熱膨脹小,所以本閥為用戶帶來*的經濟利益。

本閥料口全流通無阻擋物,有壓縮空氣自動吹堵裝置,卡灰、積灰現象少。

本閥采用高檔曾韌結構陶瓷密封,機械強度高耐磨性能好使用壽命長。結構緊湊可任意角度安裝。



氣動陶瓷閘閥 結構特點:
1、 以氣缸為驅動裝置,直接推動閘板上下運動,啟閉速度快。

2、 雙閘板間采用浮動連接,在介質壓力作用下形成可靠的單向密封。同時浮動連接可令閘板啟閉時因軸線不同心而旋轉上升,使閘板與閥座間的磨擦紋路均勻分布,不會產生線裝磨損,大大提高使用壽命,

3、 閥體及閘板密封面襯耐磨陶瓷,耐磨性能*。

4、 體積小,便于運輸,安裝和維護。



 工作原理:

當氣缸通過閥桿帶動閘板下行時,閘板與閥體密封面吻合,將通道切斷,即為關閉;反之則為開啟。



陶瓷閘閥 安裝、使用與保養:

1、 安裝前應將閥門清洗干凈,并清除在運輸過程中可能造成的缺陷。

2、  核對閥門上的標識及銘牌是否符合使用要求。

3、 本閥閥門可安裝在任意角度的管道上。

4、 本閥門運行時應全開或全關,不能做節流閥使用,否則密封面將被沖刷導致加速磨損。

5、 若*存放,應存在于干燥通風的室內,按期檢查,防止生銹。

6、 運輸過程中防止磕碰。



陶瓷閘閥 應用規范:

單閘板陶瓷閘閥

設計與制造

JB/T 8691

連接端尺寸

結構長度

廠商標準

法蘭尺寸

廠商標準

檢驗與試驗

GB/T JB/T8691

材料

碳鋼

GB/T 12229

標志

GB/T 12220

供貨

GB/T 12252



雙閘板陶瓷閘閥:

設計與制造

GB/T 12224

連接端尺寸

結構長度

廠商標準

法蘭尺寸

JB/T 79.1

檢驗與試驗

GB/T 9092

材料

碳鋼

GB/T 12229

不銹鋼

GB/T 12230

標志

GB/T 12220

供貨

GB/T 12252

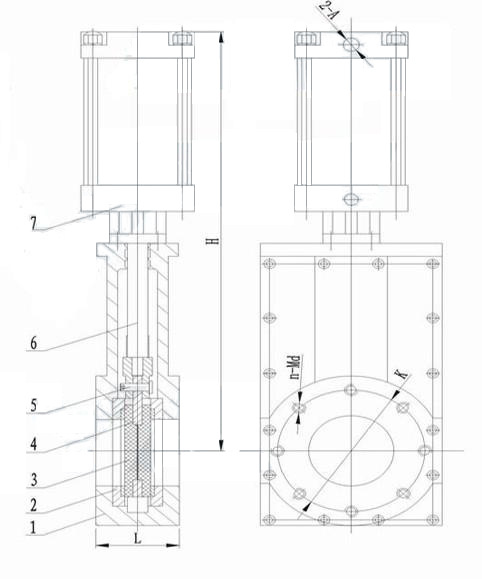

單閘板陶瓷閘閥 主要零件材料:

序號

名稱

材料

序號

名稱

材料

1

閥體

WCB

5

銷軸

GB/T 882

2

閥座

A 105+工程陶瓷

6

閥桿

Q235+鍍鉻

3

閥板

合金鋼+工程陶瓷

7

氣動裝置





undefined


單閘板陶瓷閘閥 主要外形尺寸:

DN

PN(10kg)

L

K

H

n-Md

氣缸進氣孔2-A

50

10

100

125

320

4-M16

2-G1/4

65

100

145

345

4-M16

2-G1/4

80

100

160

380

8-M16

2-G1/4

100

100

180

440

8-M16

2-G1/4

125

100

210

465

8-M16

2-G1/4

150

100

240

620

8-M20

2-G1/4

200

100

295

650

8-M20

2-G1/4

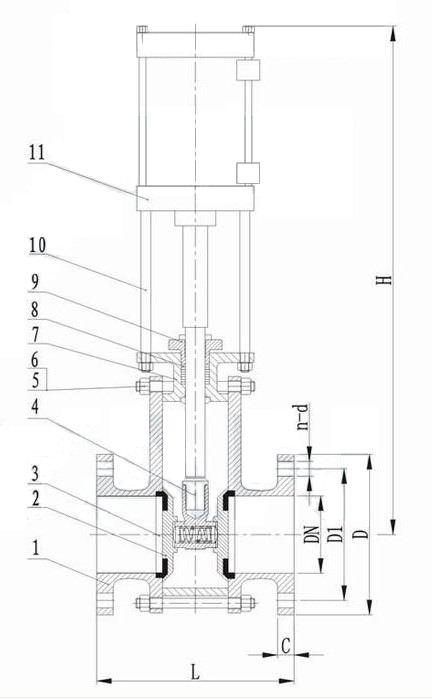

雙閘板陶瓷閘閥 主要零件材料:

序號

名稱

材料

序號

名稱

材料

1

閥體

WCB

7

中閥體

WCB

2

閥板

復合工程陶瓷

8

填料

柔性石墨

3

閥座

復合工程陶瓷

9

填料壓蓋

2Cr13

4

閥桿

2Cr13

10

支架

Q235

5

雙頭螺栓

35CrMoVA

11

氣動裝置



6

螺母

25





undefined


雙閘板陶瓷閘閥 主要外形尺寸:

DN

PN(10kg)

L

D

D1

C

H

n-d

50

10

200

160

125

16

520

4-φ18

65

220

180

145

18

595

4-φ18

80

240

195

160

20

635

8-φ18

100

280

215

180

20

630

8-φ18

125

300

245

210

22

715

8-φ18

150

320

280

240

24

840

8-φ23

175

320

310

270

26

885

8-φ23

200

350

335

295

26

1155

8-φ23

250

400

405

350

30

1400

8-φ23

300

450

460

400

30

1800

12-φ23
